机械密封概述

RonWang11年前 (2015-01-16)工业技术1218

机械密封亦称端面密封,是靠一对或数对垂直于轴作相对滑动的端面在流体压力和补偿机构的弹力(或磁力)作用下,依赖辅助密封的配合与另一端保持贴合,并相对滑动,从而防止流体泄漏。

机械密封(端面密封)是一种用来解决旋转轴与机体之间密封的装置。它是由至少一对垂直于旋转轴线的端面的流体压力和补偿机构弹力(或磁力)的作用及辅助密封的配合下保持贴合下并相对滑动而构成防止流体泄漏的装置,常用于泵、压缩机、反应搅拌釜等旋转式流体机械,也用于齿轮箱、船舶尾轴等密封。因此,机械密封是一种通用的轴封装置。

机械密封结构多种多样,最常用的机械密封结构是端面密封。端面密封的静环、动环组成一对摩擦副,摩擦副的作用是防止介质泄漏。它要求静环、动环,具有良好的耐磨性,动环可以在轴向灵活的移动,自动补偿密封面磨损,使之与静环良好的贴合;静环具有浮动性,起缓冲作用。为此,密封面要求有良好的加工质量,保证密封副有良好的贴合性能。构成机械密封的基本元件有静环、动环、压盖、推环、弹簧、定位环、轴套、动环密封圈、静环密封圈轴套密封圈等。

弹性元件(弹簧、波纹管)它主要起预紧、补偿和缓冲的作用,要求始终保持足够的弹性来克服辅助密封和传动件的摩擦和动环等的惯性,保证端面密封副良好的贴合和动环的追随性,材料要求耐腐蚀、耐疲劳。

辅助密封(0 形圈、V形圈、U 形圈、楔形圈和异形圈等)它主要起静环和动环的密封作用,同时也起到浮动和缓冲作用。要求静环的密封元件能保证静环与压盖之间的密封性,静环有一定的浮动性,动环的密封元件能保证动环与轴或轴套之间的密封性和动环的浮动性。材料要求耐热等。

机械密封

1、基本结构

1)端面密封摩擦副

2)缓冲补赏和压紧机构

3)辅助密封(二级密封挠性元件)

4)传动机构

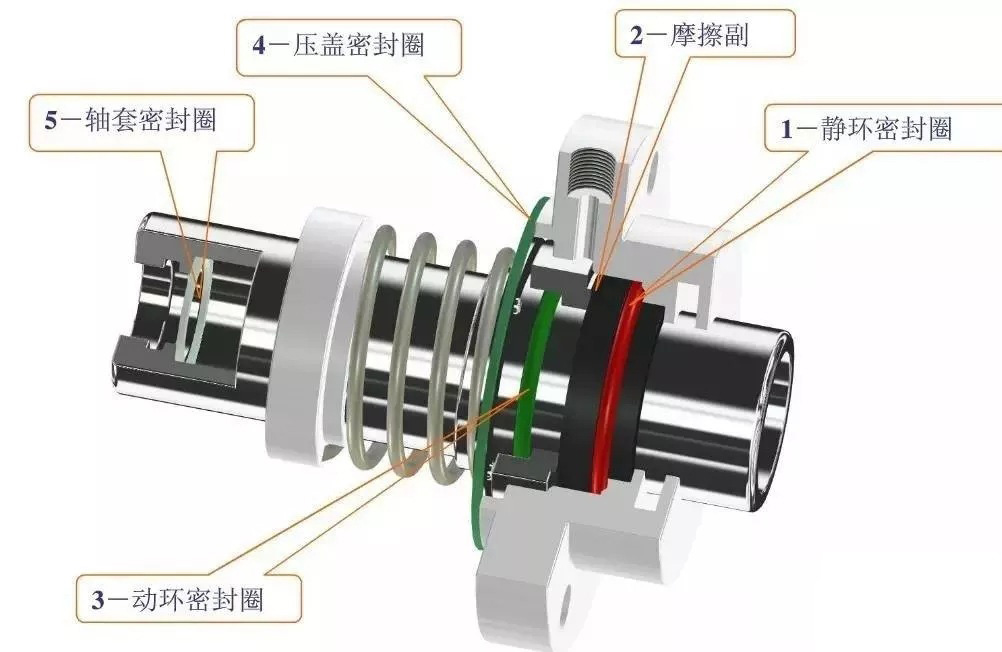

2、基本密封点

1)端面主密封点

2)静环与端盖辅助密封点

3)动环与轴(轴套)辅助密封点

4)端盖与泵体连接密封点

机械密封

版权声明:本文为原创文章,版权归donstudio所有,欢迎分享本文,转载请保留出处!

本文链接:http://parentscn.com/?id=7

相关文章

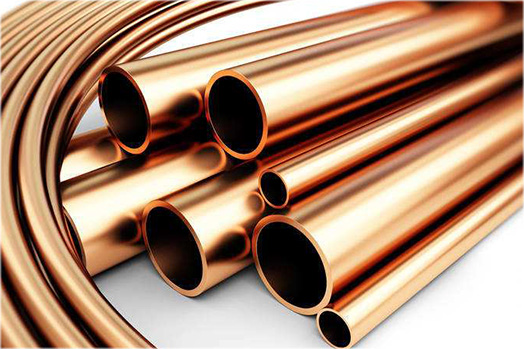

常用金属材料牌号含义及新旧标准牌号对照

常用金属材料牌号含义及新旧标准牌号对照

表C1  优质碳素结构钢的新旧标准牌号含义及牌号对照标准新标准(GB/T 699-1999,代替GB/T 699-1988)旧标准(GB 699-65)新标准(GB/T 699-1999)旧...

液压与气动 2019, Volume 0, Issue 08

液压与气动 2019, Volume 0, Issue 08

《液压与气动》创刊于1977年,属技术类学术期刊,是由中国机械工业联合会主管,中国机械工程学会与北京机械工业自动化研究所联合主办,《液压与气动》编辑部出版的中文核心期刊,主要栏目包含专题、研究·设计、...

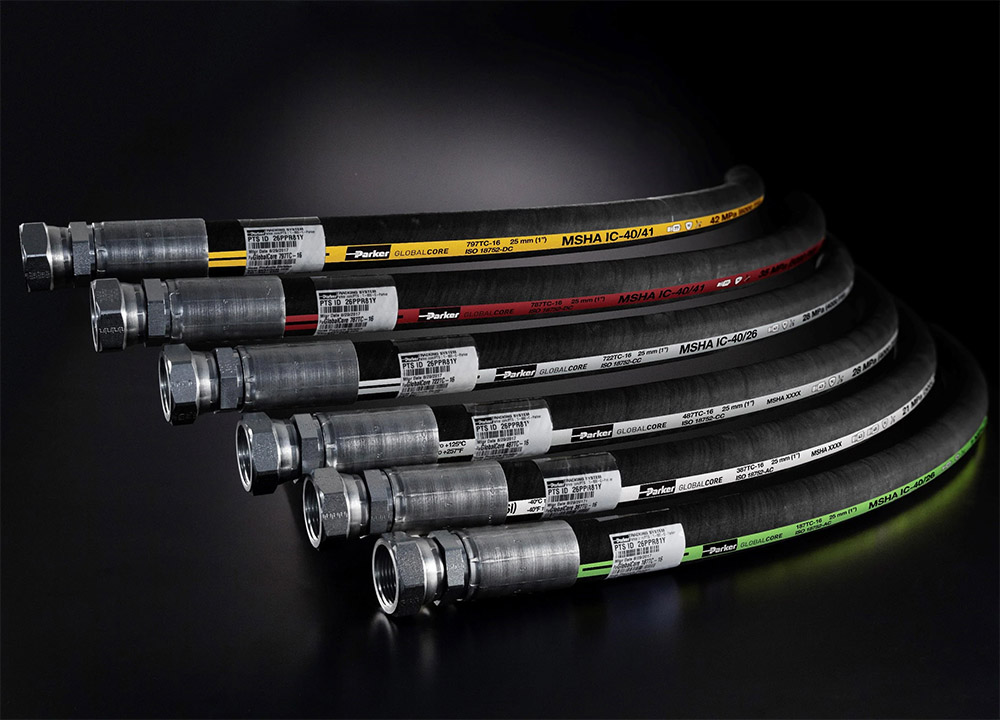

液压软管选型设计及失效分析

液压软管选型设计及失效分析

【摘   要】本文对液压软管设计和选型的五个关键要素进行分析和研究,并通过软管总成经常出现的十二类故障分析失效原因,以此深化软管设计中各要素的关键作用。本文概括了通用软管扣压机和专...

国内外氢气管道长距离输送技术标准对比与探讨

国内外氢气管道长距离输送技术标准对比与探讨,氢气管道材质推荐使用低强度,氢气管道壁厚设计时可增加材料性能系数 一、国内外氢气管道发展现状目前在世界范围内,氢气管道建设较少,主要用于运输化工氢...

ASTM: 橡胶材料标准

ASTM: 橡胶材料标准

ASTM's rubber standards are instrumental in specifying, testing, and assessing the physical, mec...

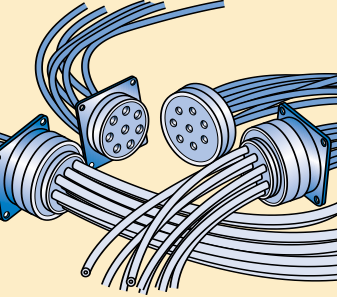

多路气动接头的技术综述
