如何选用合适的电络铁?初级电子制作与维修之工具选择

RonWang9个月前 (02-05)电子编程96

电烙铁是我们电子制作和装配中,导线、延长线连接,电子元件的安装和拆卸的必备工具。尤其是在电器维修中也是最常用的工具。

电烙铁的分类

电络铁的分类方式很多,下面我们主要讨论机械结构、温度控制方式和功能方式的分类方法。

根据机械结构可分为:内热式电烙铁,外热式电烙铁和T12式电烙铁

内热式电烙铁由手柄、连接杆、弹簧夹、烙铁芯、烙铁头等组成。由于烙铁芯安装在烙铁头里面,因而发热快,热效率高,因此,称为内热式电烙铁。内热式电烙铁的常用规格为20W、50W、60W、90W等多种种。由于它的热效率高,20W内热式电烙铁就相当于40W左右的外热式电烙铁。内热式电烙铁的后端是空心的,用于套接在连接杆上,并且用弹簧夹固定,当需要更换烙铁头时,必须先将弹簧夹退出,同时用钳子或者专用夹具夹住烙铁头的前端,慢慢用力拔出,切忌用力过猛,以免损坏连接杆等部件。

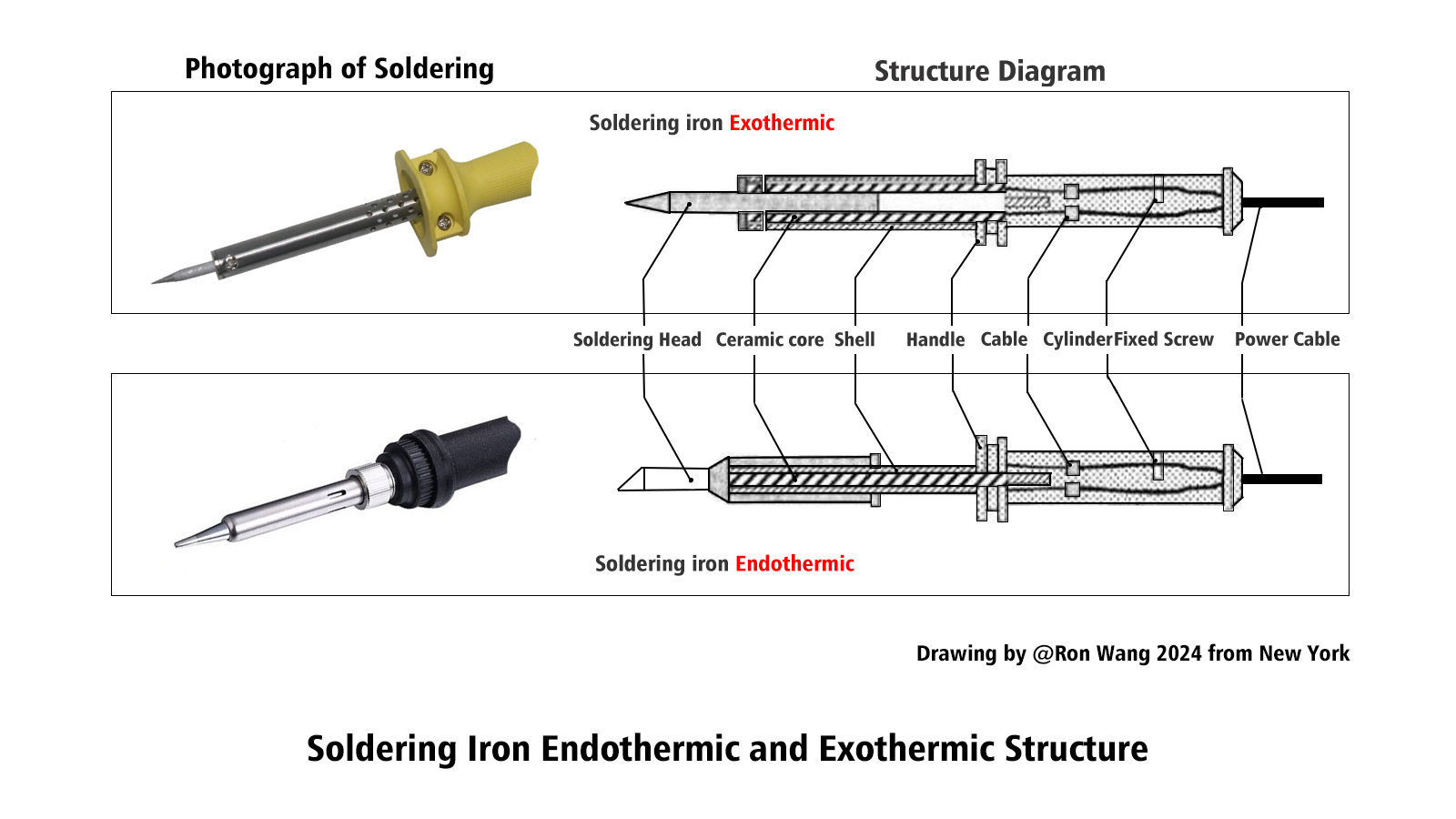

AutABA Soldering Iron Endothermic and Exothermic Structure

外热式电烙铁由烙铁头:烙铁芯、外壳、木柄、电源引线、插头等部分组成。由于烙铁头安装在烙铁芯里面,故称为外热式电烙铁。烙铁芯是电烙铁的关键部件,它是将电热丝平行地绕制在一根空心瓷管上构成,中间的云母片绝缘,并引出两根导线与110VAC / 220VAC交流电源连接。外热式电烙铁的规格很多,常用的有25W、45W、75W、100W等,功率越大烙铁头的温度也就越高。

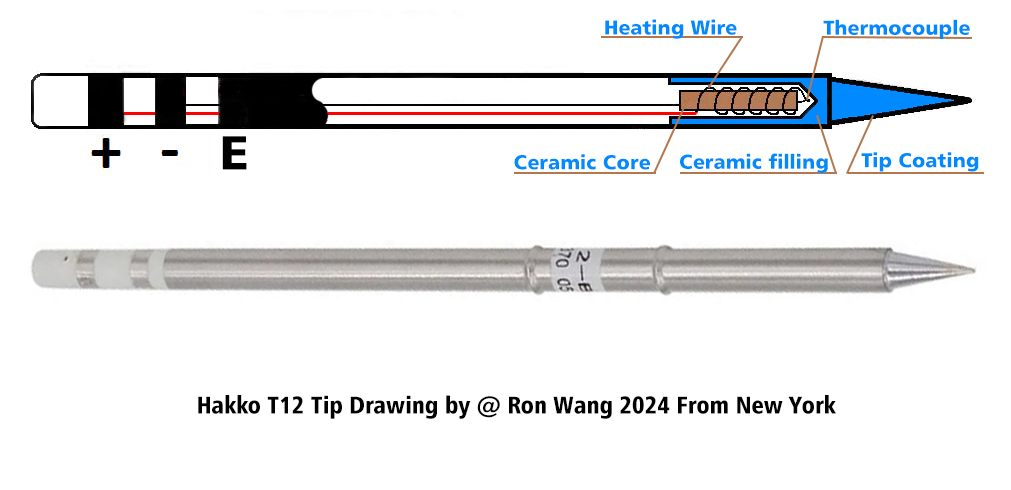

T12式电烙铁:T12焊咀又称T12烙铁头/T12发热芯。T12焊咀属复合型,是发热芯、温度传感器、焊咀三个部件的复合体,其结构原理图如下,其外形有点像Apple Pencil。

T12电烙铁传感器充分前置,对温度变化敏感度高;发热芯部件安装在小体积的焊咀内部,热量损失极小。两大特点成就了T12焊咀超凡的升温能力,真正实现了350℃低温无铅焊接的流畅性。T12焊咀因为其好的性能,近几年在全球市场上占有率增长迅速,这一方面也得益于中国代用产品的技术持续改进。


Hakko T12 Tips

根据温度控制方式可分为:恒温式电烙铁、调温式电烙铁和双温式电烙铁

恒温式电烙铁

由于恒温电烙铁头内,装有带磁铁式的温度控制器,控制通电时间而实现温控,即给电烙铁通电时,烙铁的温度上升,当达到预定的温度时,因强磁体传感器达到了居里点而磁性消失,从而使磁芯触点断开,这时便停止向电烙铁供电;当温度低于强磁体传感器的居里点时,强磁体便恢复磁性,并吸动磁芯开关中的永久磁铁,使控制开关的触点接通,继续向电烙铁供电。如此循环往复,便达到了控制温度的目的。恒温式电烙铁的种类较多,烙铁芯一般采用PTC元件。此类型的烙铁头不仅能恒温,而且可以防静电、防感应电,能直接焊CMOS器件。高档的恒温式电烙铁,其附加的控制装置上带有烙铁头温度的数字显示(简称数显)装置,显示温度最高达400℃。烙铁头带有温度传感器,在控制器上可由人工改变焊接时的温度。若改变恒温点,烙铁头很快就可达到新的设置温度。无绳式电烙铁是一种新型恒温式焊接工具,由无绳式电烙铁单元和红外线恒温焊台单元两部分组成,可实现110V / 220V电源电能转换为热能的无线传输。烙铁单元组件中有温度高低调节旋钮,由160~400℃连续可调,并有温度高低档格指示。另外,还设计了自动恒温电子电路,可根据用户设置的使用温度自动恒温,误差范围为3℃。

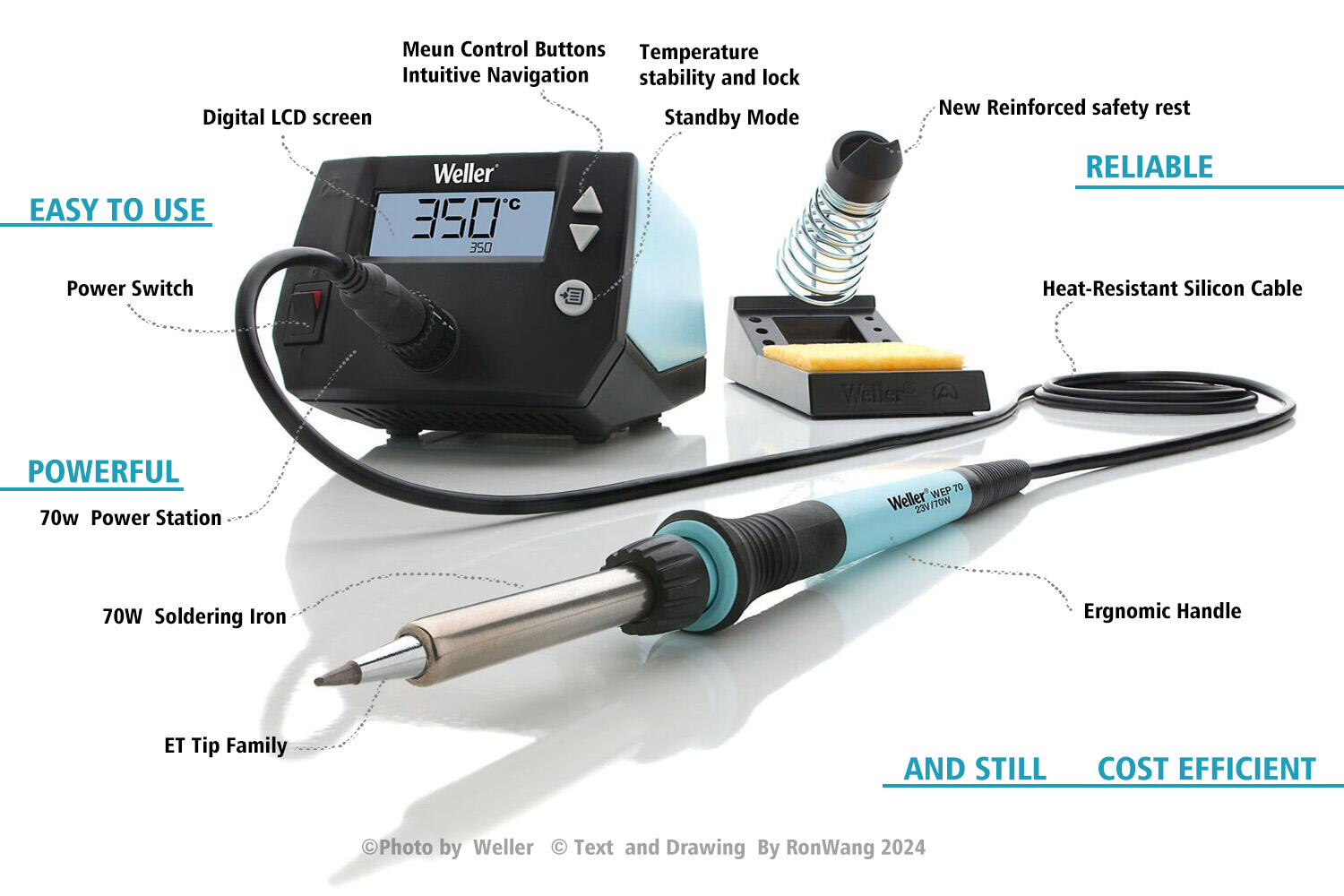

Weller Soldering,WEP70

调温式电烙铁

调温式电烙铁附加有一个功率控制器,使用时可以改变供电的输入功率,可调温度范围为100~400℃。调温式电烙铁的最大功率是60W,配用的烙铁头为铜镀铁烙铁头(俗称长寿头)。

Bakon  BK989D

双温式电烙铁

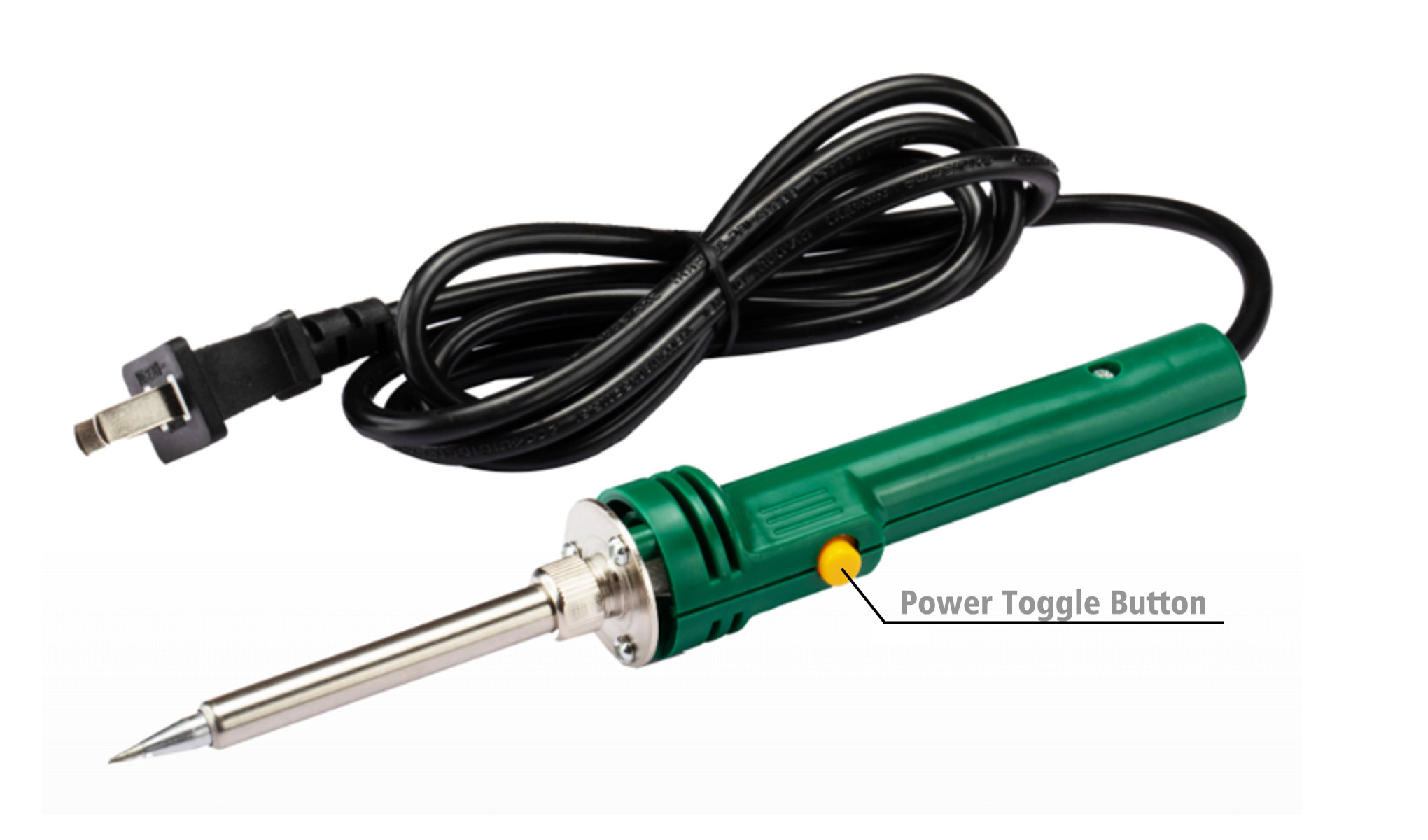

双温式电烙铁为手枪式结构,在电烙铁手柄上附有一个功率转换开关。开关分两位:一位是20W;另一位是80W。只要转换开关的位置即可改变电烙铁的发热量。

SATA Soldering Dual

根据功能方式可分为:无吸锡式电烙铁和吸锡式电烙铁

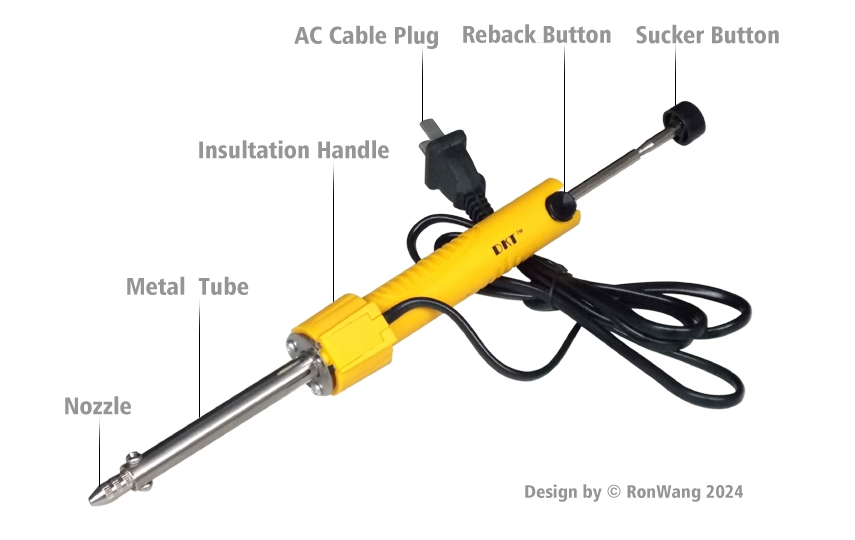

吸锡电烙铁是将活塞式吸锡器与电烙铁溶为一体的拆焊工具。它具有使用方便、灵活、适用范围宽等特点。这种吸锡电烙铁的不足之处是每次只能对一个焊点进行拆焊。吸锡式电烙铁自带电源,适合于拆卸整个集成电路,且速度要求不高的场合。其吸锡嘴、发热管、密封圈所用的材料,决定了烙铁头的耐用性。

Iron Soldering and Sucker

更高端的电烙铁及工作台

电烙铁和热风枪组合式焊台

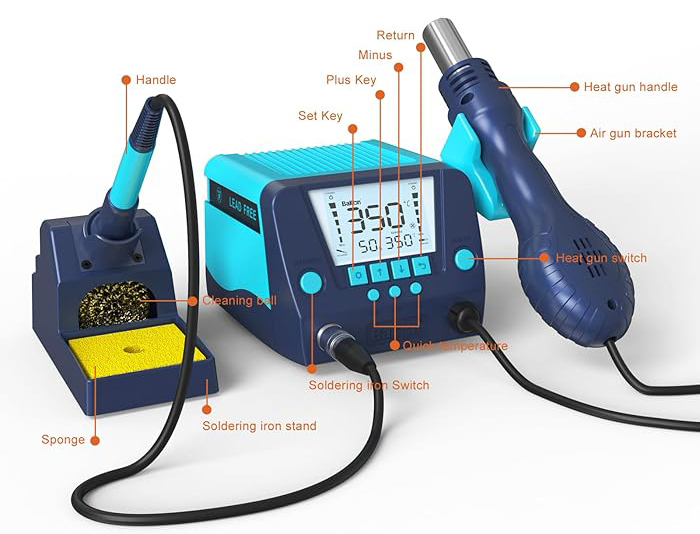

通过上面的介绍相信大家对电络铁的功能大家已经很熟悉。在高端的组合焊台中,高级DIY会选择带热风枪的焊台。热风枪是焊接和拆卸贴片元件的必备神器,热风枪不但风量可以调节,温度150℃~500℃连续可调,风嘴也可以根据元器件的大小进行更换。例如:QFP及SOP型IC拆焊。

Soldring and Heat Gun

多功能自动送锡焊台

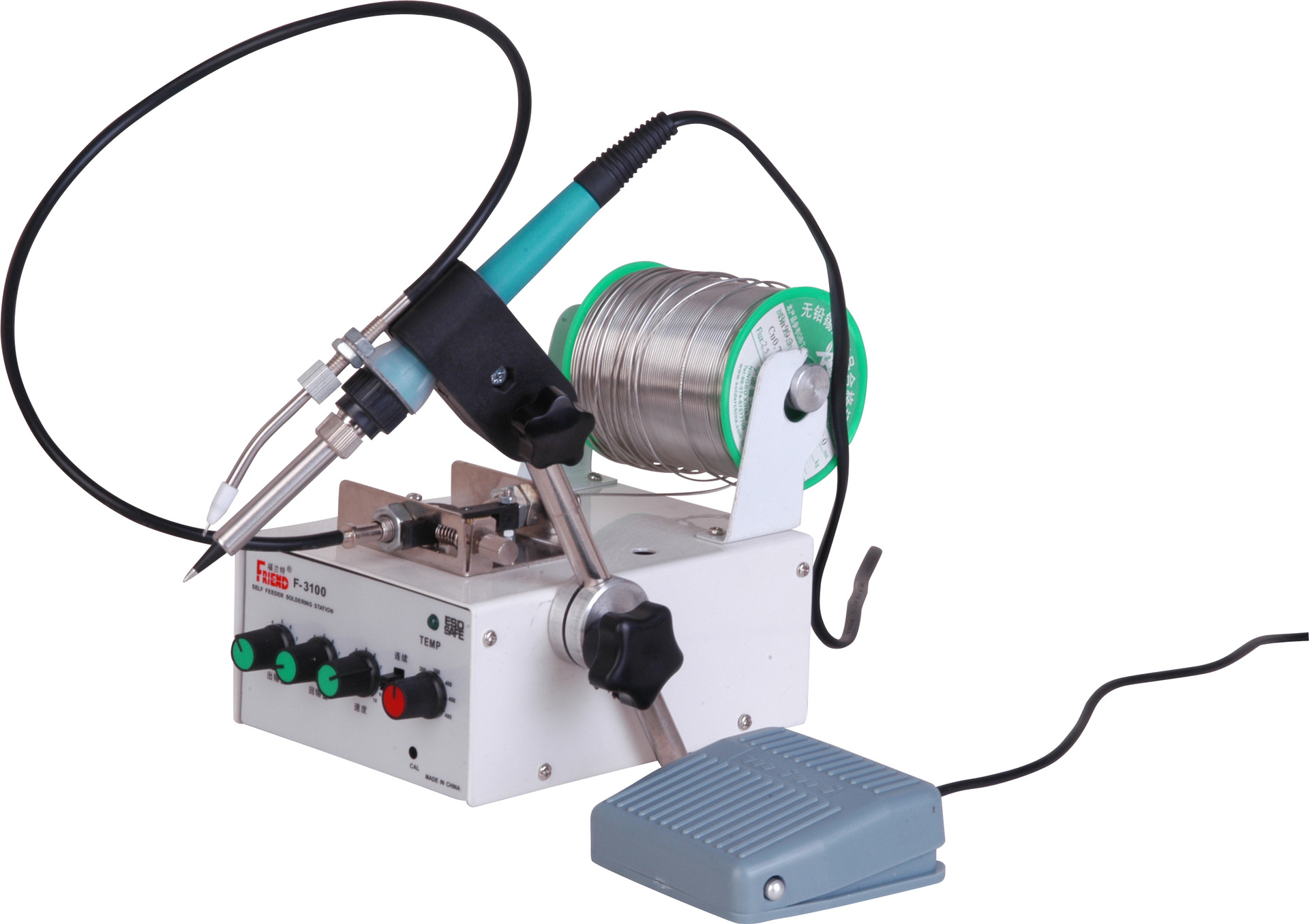

工业焊接和工厂大批量焊接使用自动送锡丝的焊台,有脚踏式和手柄按键出锡等模式可以选择,解放双手,操作灵活精准温控,生产线高频率焊接作业场合。

Auto Feed Solder Station

选择适合的电烙铁

通过上述介绍,我们对电烙铁的分类有非常全面的认识,这对于我们选择适合自己的电烙铁工具非常的有帮助。

1. 一般家用电子元件的焊接,PCB板元器件焊接,直插式及贴片元件的常规焊接,选择20-60W内热式恒温电烙铁既可满足工作和学习需求。AUTABA BST-101A ,WELLER  W60P3 .

2. 焊接大尺寸电缆、大尺寸焊点及五金类产品的焊接,选择功率较大的外热式电络铁会更适合。

3. 需要精密温度控制,温升快的,手机,电脑,集成电路的维修和焊接经常会选用高品质的可调温的焊台,如 USA Weller WLSKD7012A or WE1010NA , Hakko

FX888DX , Bakon  BK969D or 969S ,YIHUA 939D+ , QUICK 969A .

电烙铁头的规格及选择

  • 尖头焊咀:尖端优细,适合精细焊接,或焊接空间狭小的情况,也可以修正焊接芯片时产生的锡桥。

  • 圆头焊咀:无方向性,整个烙铁头前端均可进行焊接,适合一般焊接,无论焊点大小,都可以使用。

  • 一字扁平头焊咀:用两边进行焊接,适合需要多锡量的焊接,例如焊接面积大、粗端子、焊垫大的焊接环境。

  • 刀头(K形)焊咀:用刀面进行焊接,适用拖拉式焊接:有标注的刀头,也分小刀头!

  • 马蹄状焊咀:适用焊接面积大、粗端子、焊点大的情况。

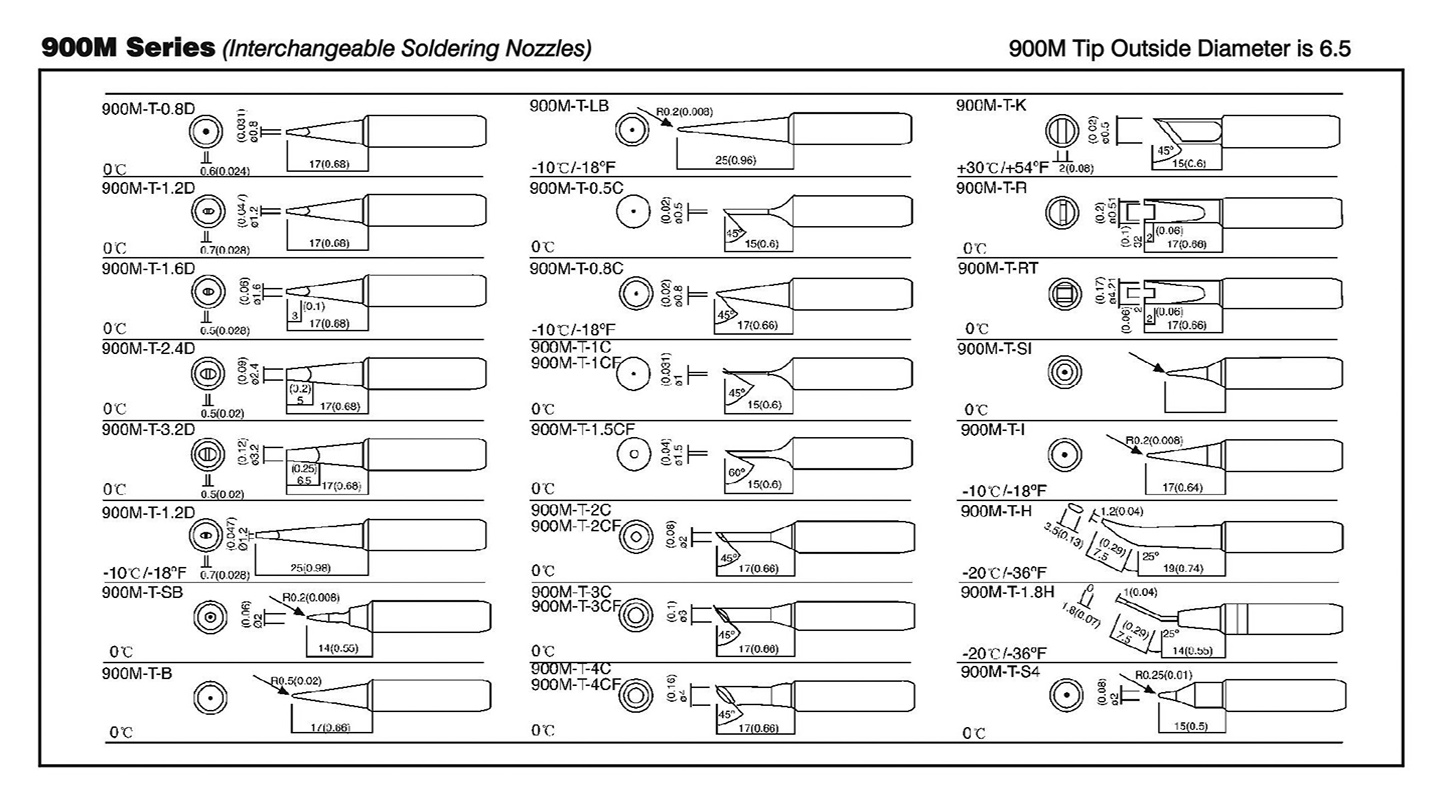

900M,936系列烙铁头

市场是主流的电烙铁头主要有900系列,900,907,936,937均为900系列,一般安装尺寸是可以兼容使用的,但是不同的系列针对不同的应用场合,用户可以根据自己的需求进行选择购买。

1. 温度控制差异:900烙铁头为非调温设计,仅提供单一的恒定温度,而936烙铁头则具备调温功能,允许用户根据具体需求调整烙铁的温度。

2. 应用范围区分:900烙铁头适合用于较为简单的焊接任务,如家庭日常的金属焊接。相比之下,936烙铁头由于其温度可调的优势,适用于更广泛的场合,包括电子设备的维修、电路板的精密焊接等工作。

900M Series Soldering Nozzles

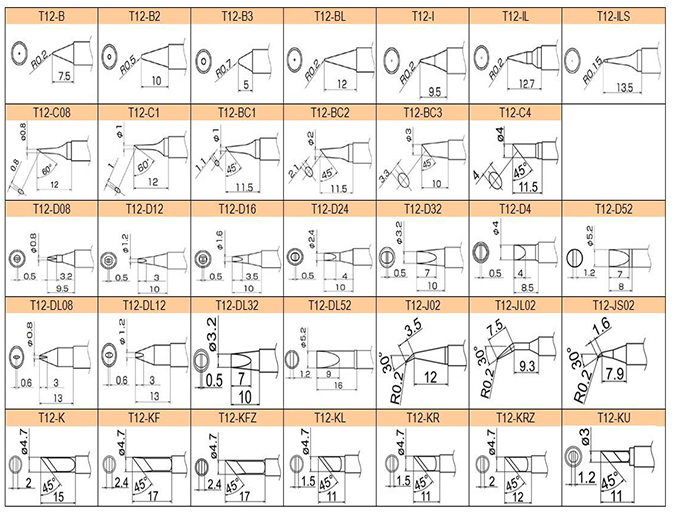

T12规格烙铁头:

主要分为尖咀焊B咀,马蹄型焊咀BC,平口焊咀D,极尖咀焊咀I,弯尖咀焊咀J,刀型咀焊咀K,四边型焊咀,管道型焊咀,抹刀型焊咀9类。

尖咀焊B咀9款:

T12-B焊咀,T12-B2焊咀,T12-B3焊咀,T12-B4焊咀,T12-BL焊咀,T12-BZ焊咀,T12-B2Z焊咀,T12-WB2焊咀,T12-WB2焊咀

马蹄型焊咀18款:

T12-BC1焊咀,T12-BC2焊咀,T12-BC3焊咀, T12-BC1Z焊咀,T12-BC2Z焊咀,T12-BC3Z焊咀,T12-BCF1焊咀,T12-BCF2焊咀,T12-BCF3焊咀, T12-BCF1Z焊咀,T12-BCF2Z焊咀,T12-BCF3Z焊咀,T12-BCM2焊咀,T12-BCM3焊咀;T12-C1焊咀,T12-C4焊咀,T12-CF4焊咀,T12-C4Z焊咀

平口焊咀18款:

T12-D08焊咀,T12-D12焊咀,T12-D16焊咀,T12-D24焊咀,T12-D4L焊咀,T12-D52焊咀,T12-DL08焊咀,T12-DL12焊咀,T12-DL32焊咀,T12-DL52焊咀,T12-D12Z焊咀,T12-D16Z焊咀,T12-D24Z焊咀,T12-D4Z焊咀,T12-WD08焊咀,T12-WD12焊咀,T12-WD16焊咀,T12-WD52焊咀

极尖咀焊咀4款:

T12-I焊咀,T12-IL焊咀,T12-ILS焊咀,T12-WI焊咀

弯尖咀焊咀3款:

T12-J02焊咀,T12-JL02焊咀,12-JS02焊咀

刀型咀焊咀7款:

T12-K焊咀,T12-KF焊咀,T12-KL焊咀,T12-KR焊咀,T12-KU焊咀,T12-KFZ焊咀,T12-KRZ焊咀

四边型焊咀9款:

T12-1201焊咀,T12-1202焊咀,T12-1203焊咀,T12-1204焊咀,T12-1205焊咀,T12-1206焊咀,T12-1207焊咀,T12-1208焊咀,T12-1209焊咀

管道型焊咀10款:

T12-1001焊咀,T12-1002焊咀,T12-1003焊咀,T12-1004焊咀,T12-1005焊咀,T12-1006焊咀,T12-1007焊咀,T12-1008焊咀,T12-1009焊咀,T12-1010焊咀

抹刀型焊咀6款:

T12-1401焊咀,T12-1402焊咀,T12-1403焊咀,T12-1404焊咀,T12-1405焊咀,T12-1406焊咀

T12 Tips Size
