如何DIY一台T12电烙铁(半散件)?DIY一台可调温焊台电烙铁

RonWang10个月前 (02-26)电子编程165

今天我们要自己动手做一台高性价比的T12焊台,我们通过DIY来体验T12的快速温升带给我们焊接的畅快。T12的焊台有什么让人着迷地方?为什么很多焊接达人,都希望拥有一台高品质的T12焊台,DIY一台T12焊台到底需要多少成本?所有这些问题在本视频中都会得到答案,现在请我们一起观看这期视频。

T12焊台的特点

众所周知‌‌T12焊台的具有高效的升温能力、耐用性以及良好的焊接效果的优点,而缺点则可能包括其较高的价格和需要一定的操作技能。‌

‌T12焊台的优点‌:

‌高效的升温能力‌:T12焊台具有高效的升温能力,能够在几秒钟内达到所需的焊接温度,这对于需要快速加热的焊接任务非常有利。

‌耐用性‌:T12焊台的设计使其非常耐用,能够承受频繁的使用而不易损坏,这对于需要大量焊接工作的专业人士来说是一个重要的考虑因素。

‌良好的焊接效果‌:由于其高效的加热系统和精确的温度控制,T12焊台能够提供良好的焊接效果,确保焊接的质量和可靠性。

‌T12焊台的‌缺点‌:

‌价格较高‌:T12焊台的价格相对较高,可能不适合预算有限的用户。

‌操作技能要求‌:虽然T12焊台操作相对简单,但对于没有经验的用户来说,可能需要一定的时间来熟悉和掌握其操作技巧。

本项目DIY材料

本次DIY的材料主要由以下组件:主控(STM32)带1.8寸彩屏或3段8位数码管显示、电烙铁手柄(含内部烙铁头支架,震动传感器和热敏电阻)及带5针航空插头、T12 K型焊头,AC-DC电源模块,电源模块盒及其他相关附件等部分。

AC电源线(¥9.00),AC-DC电源模块(¥20.00),T12-K刀头(¥9.00),铝合金烙铁架(¥8.00),手柄(含震动开关和热敏电阻 ¥19.00),铝合金外壳(¥33.00)¥90.00CNY

1.8寸彩屏主控(航空插头,震动开关及热敏电阻套件) ¥75.00CNY

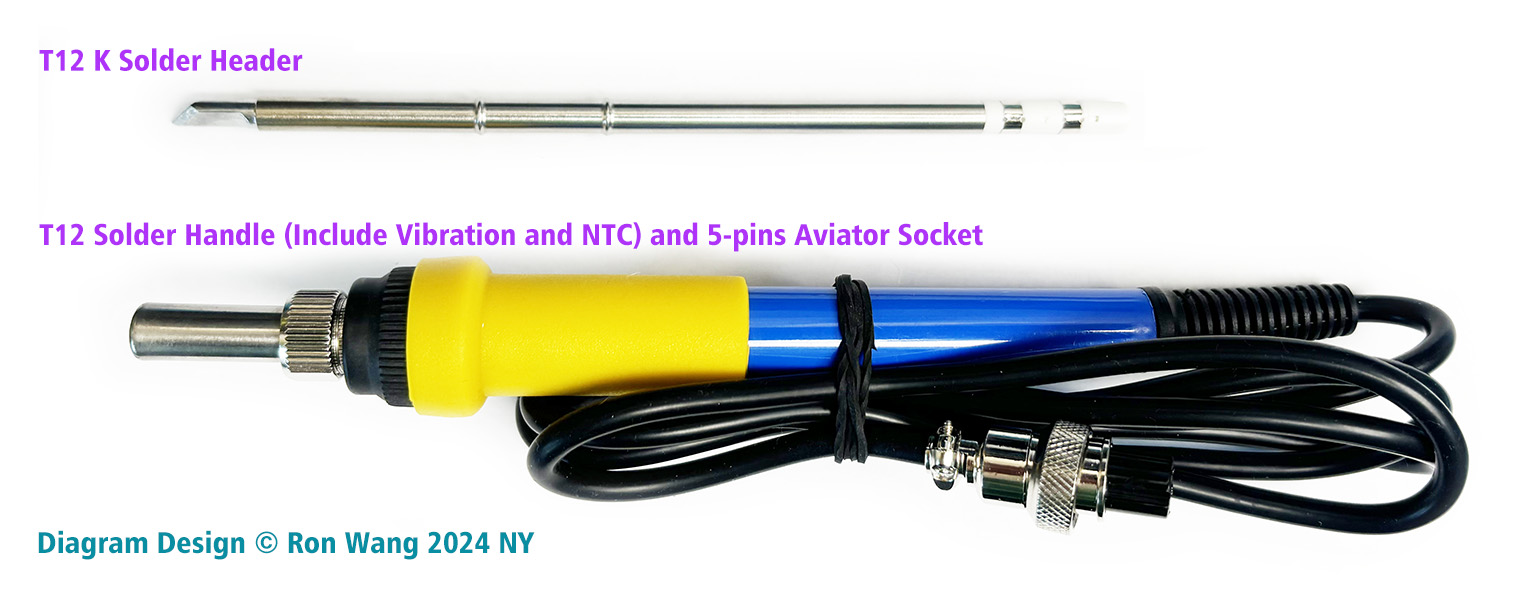

Handle T12 And K Header

T12手柄和烙铁头

AC-DC 电源模块

T12焊台采用直流24V供电,我们的电源模块采用绿色双面PCB,应用于工业系统的降压模块,输入采用AC110-245V 50HZ-60HZ 宽电压,输出电压24VDC 输出额定电流5A峰值6A。总功率120W。整体外形尺寸83X83X28mm 定位孔尺寸 70.3X70.8mm  重量118.6g 。具有过载、过压和短路三种多效保护电路安全 Overload protection, Overvoltage protection ,Short circuit protection .

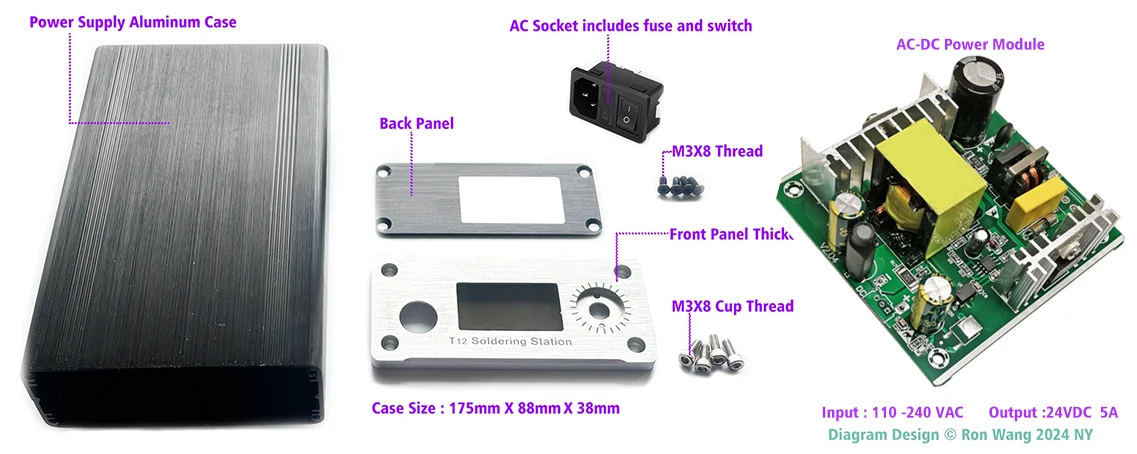

Power and Case

电源模块和安装铝盒组件

可调温电络铁T12焊台主控元件及相关附件

配件包已经预先在STM32主控芯片中烧录好程序,我们主要是完成相关电气元件的安装和焊接,AC-DC电源模块的焊接和安装,所有的安装完成后开机进行简单的程序调试。

注意 :本教程中不涉及STM32单片机程序的设计、烧录和调试,希望了解,STM32 T12 焊台控制项目的爱好者可以进入 2020年 Cai-Zi 的开源项目 GitHub 链接 了解详情。

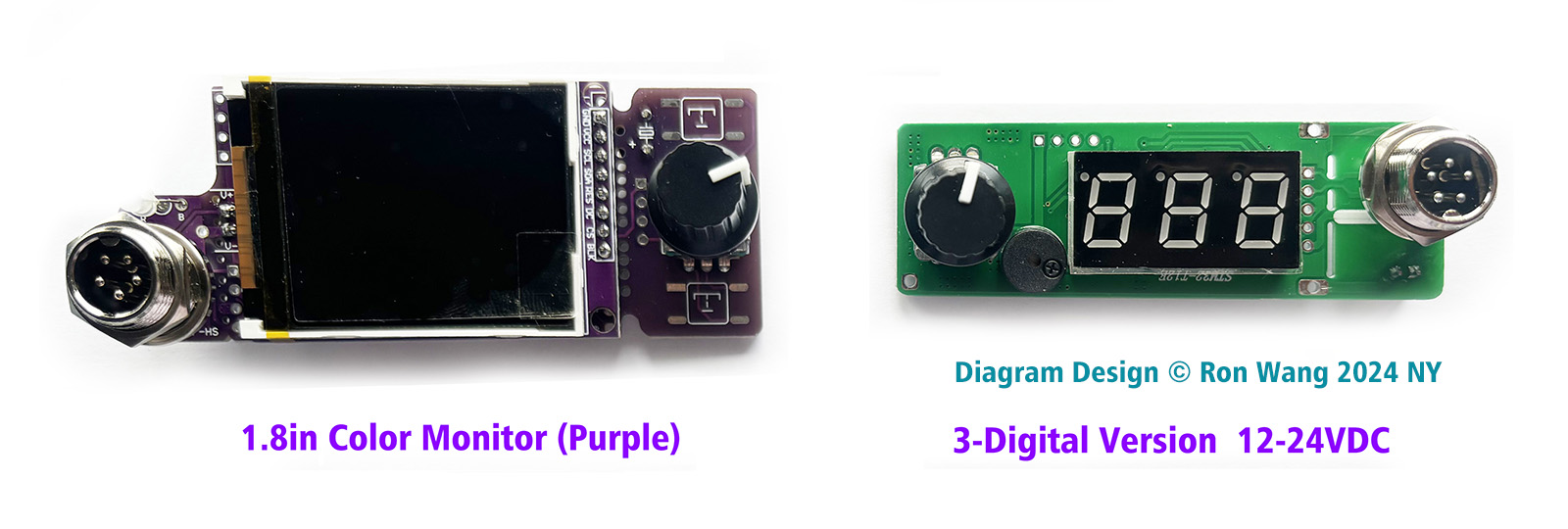

STM32 Main Control Board Version

市场上T12的主控板版本很多,本视频用到的是1.8in彩屏和3段数码管。

注意:1.8in和本图的3位数码管12-24VDC航空接头的接线图相同;其它版本的接线图可以参照,《如何DIY一台T12电烙铁(全散件)?DIY一台可调温焊台电烙铁》一文的详细介绍。

1.8inch Color

分步制作与组装

主控板的航空插头Socket 安装

航空插座Socket 上有凸台标记,主控板的丝印标记也有相应的凸起标记,焊接前一定要核对航空插座正确安装到主控板上。本次使用散件包航空插头已经焊接到主控板上,并经过检测。

电源主板的相关线路连接

电源主板输入部分与AC电源插座模块焊接连接,DC输出部分与主控制板通过2根电线连接。焊接完成的成品图如下图所示。

T12 Power Assembly Diagram

开机调试

以上三个重要步骤完成后,下一步将进行开机测试,在开机测试前请再次检查所有接线,保证焊接位置正确,无残留电源及各部件无焊渣、金属铁屑等,检查所有部件都正确后。

以下步骤为开机前的准备工作:

  1. 将T12烙铁头插入手柄内然后用螺丝固定;

  2. 安装好的烙铁手柄放置在烙铁架上;

  3. 将烙铁手柄的航空插头正确插入焊台的插座内;

  4. 给焊台通 AC220中国大陆及欧洲(美国及台湾AC110),该电源模块为宽电压设计所以在110-230VAC均可以正常为设备供电。

  5. 打开焊台后面的电源开关,最激动人心的时刻,彩屏或者数码管点亮。可以根据需要调整所需要的温度,顺时针或者逆时针旋转调温旋钮既可完成温度控制。

  6. 将温度调到300℃(相当于572F 华氏度),然后将焊锡丝接近,可以测试焊接。

  7. 恭喜各位成功完全该项目。请记着关注我的频道。

T12 DIYAssembly All

Testing

T12 Soldering Testing Ok

总结

本教程采用的是半成品的DIY元件包,主要是完成AC供电部分和DC电源输出部分的焊接和安装,焊接完成后将电源和主控安装在铝盒内即完成硬件安装。程序已经设置完成,无需调整和调试,只要依照本教程的操作,相信你一定会成功的。

如果您在完成本期教程后觉得有些简单,或者希望更进一步的了解手柄,航空插头及震动传感器的安装方式,您可以挑战全散件的DIY组件,并参照《如何DIY一台T12电烙铁(全散件)?DIY一台可调温焊台电烙铁》一文,相信这个会进一步让你过足DIY的瘾。

再次感谢您的点赞支持和关注我的频道,如果有什么问题或建议,可以在我频道留言。

版权声明:本文为原创文章,版权归donstudio所有,欢迎分享本文,转载请保留出处!

本文链接:http://parentscn.com/?id=240
