如何DIY一台T12电烙铁(纯散件)？DIY一台可调温焊台电烙铁

前两天我们刚做了一起T12焊台的半散件的DIY组装，但是很多小伙伴反应这个版本的不够过瘾，对T12焊台的结构还是一知半解的，所以今天我们在上一期的基础上做一期特别的，全散件T12零件包的DIY组装视频。关于T12焊台的特点的内容请点击链接，看上一期的《如何DIY一台T12电烙铁(半散件)？DIY一台可调温焊台电烙铁》内容。这期视频我们主要讲解手柄、烙铁头框架的元件安装和焊接，不同版本的航空插头的管脚定义与焊接，全散件的T12焊台的成本多少？现在请我们一起观看这期视频。

本项目所需材料

本次DIY的材料主要由以下元件：主控（STM32）含数码管或LCD显示，电烙铁手柄组件（含电烙铁手柄、烙铁头支架、T12 K型焊头、烙铁头固定螺丝组件、5针航空插头，5芯线缆、热缩管等），AC-DC电源模块，电源模块盒等三个部分。

整套材料包价格  ￥148 CNY

可调温电络铁T12焊台主控元件及相关附件

配件包已经预先在STM32主控芯片中烧录好程序，我们主要是完成烙铁手柄的各部件的安装和焊接，AC-DC电源模块连接AC电源插座及DC部分输出的焊接和安装，最后将电源及主控芯片装配到模组铝盒内。安装完成后开机进行工具的检测、调试及初始化设置等。

注意 ：本教程中不涉及STM32单片机程序的设计、烧录和调试，希望了解，STM32 T12 焊台控制项目的爱好者可以进入 2020年 Cai-Zi 的开源项目 GitHub 链接 了解详情。

T12控制板的电路原理图，STM32控制板管脚定义参照 ：T20 SolderingStationController_V1.3_Schematic.pdf

STM32 Main Control Board Version

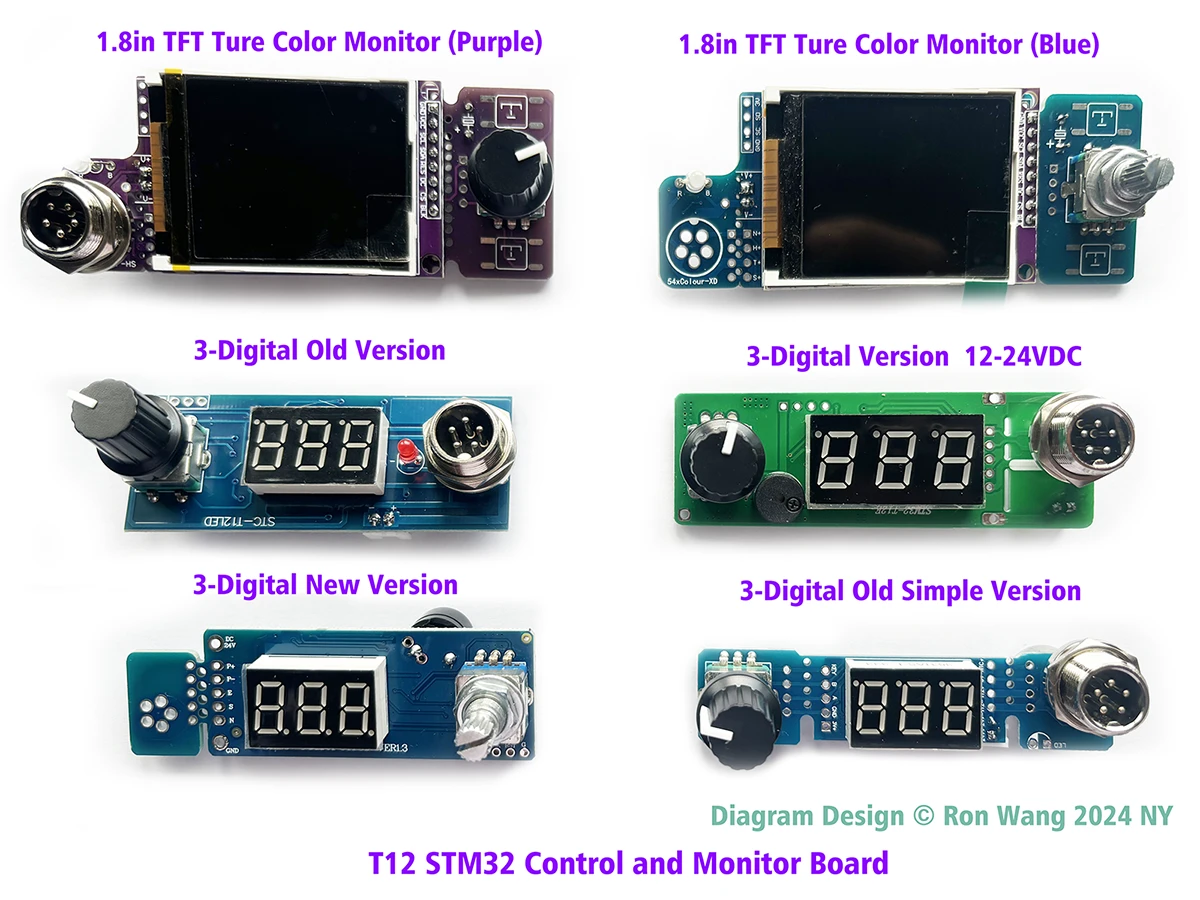

市场上T12的主控板版本很多，主要分为3段数码管和OLED真彩屏两种，彩色屏幕的有0.96in，1.3in，1.8in等规格。 其余的基本都是这两种的变形版本，PCB的元器件布局及PCB形状不同，下图给出了1.8寸彩屏板的紫色和蓝色PCB版本，3段数码管的4中不同版本，右下角为最新版本的3段数码管版本。注意：1.8in和 3位数码管12-24VDC（右侧中部）航空接头的接线图相同；1.3in彩屏和3位数码管新版航空插头接线图相同；3位数码管旧版和简版的航空插头接线图相相同。

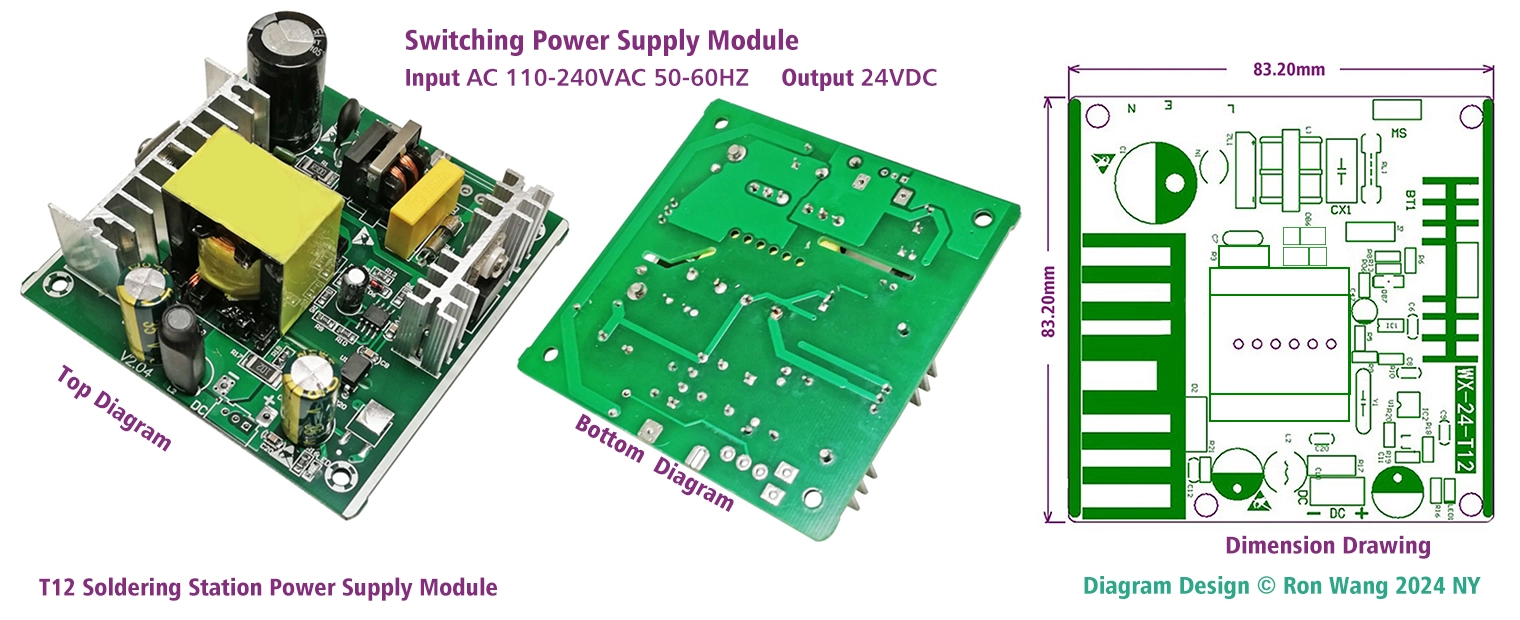

AC-DC 电源模块

T12焊台采用直流24V供电，我们的电源模块采用绿色双面PCB，应用于工业系统的降压模块，输入采用AC110-245V 50HZ-60HZ 宽电压，输出电压24VDC 输出额定电流5A峰值6A。总功率120W。整体外形尺寸83X83X28mm 定位孔尺寸 70.3X70.8mm  重量118.6g 。具有过载、过压和短路三种多效保护电路安全 Overload protection, Overvoltage protection ,Short circuit protection .

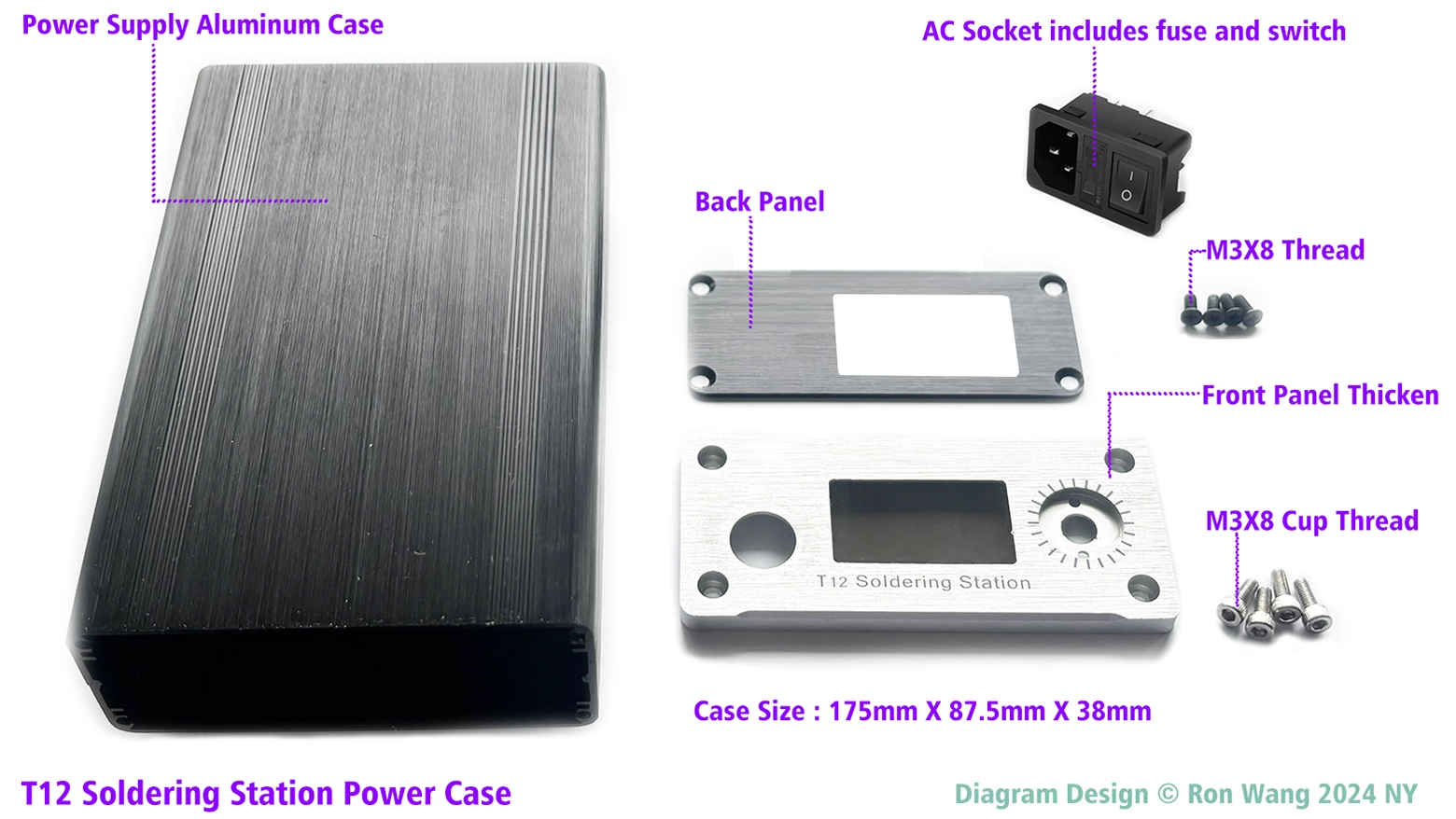

铝合金电源壳体

分步制作与组装

航空插头Plug与电络铁手柄支架连接

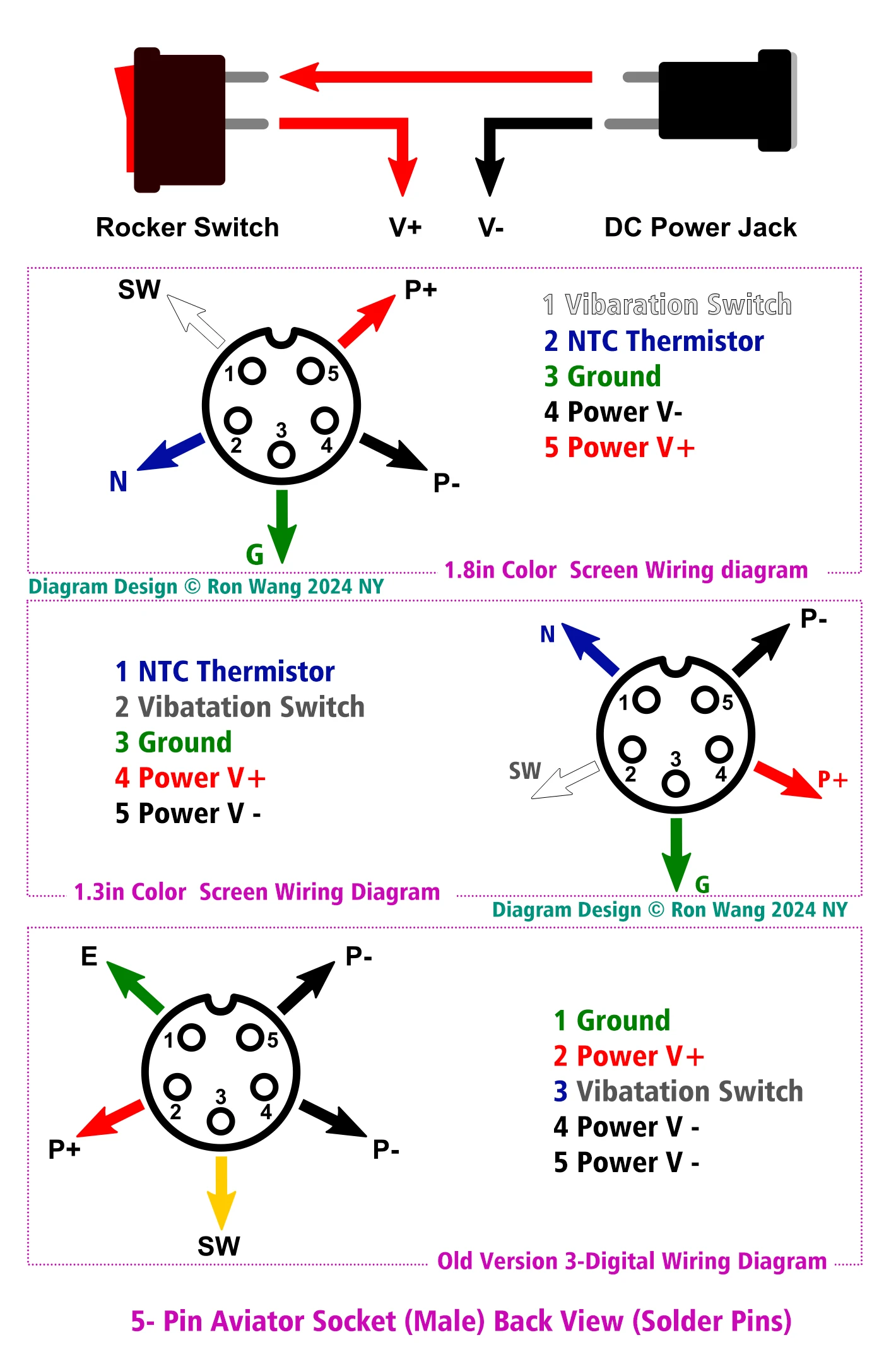

使用电烙铁焊接5根线到航空插头相应端子，焊接T12烙铁头支架PCB的5个触点。航空插头的接线图如下图所示，黄色线有时为白色替代。

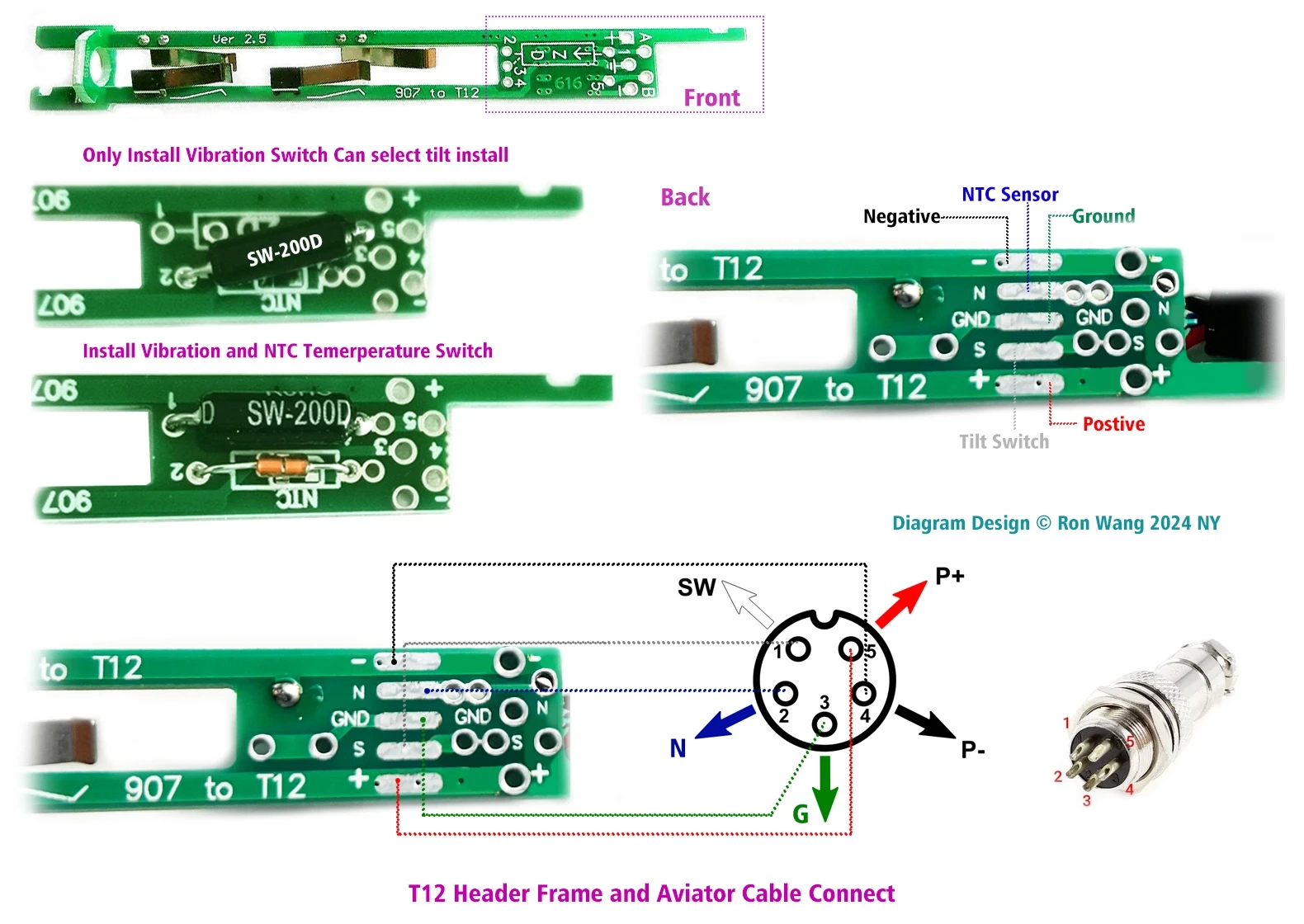

T12烙铁头的支架由PCB组成，支架上根据需要焊接震动开关（振动开关焊接有方向性，金色头朝向支撑架的尾部，如图方式焊接）和NTC热敏电阻（NTC Thermistor），具体的焊接位置和接线图如下图所示。

主控板的航空插头Socket 安装

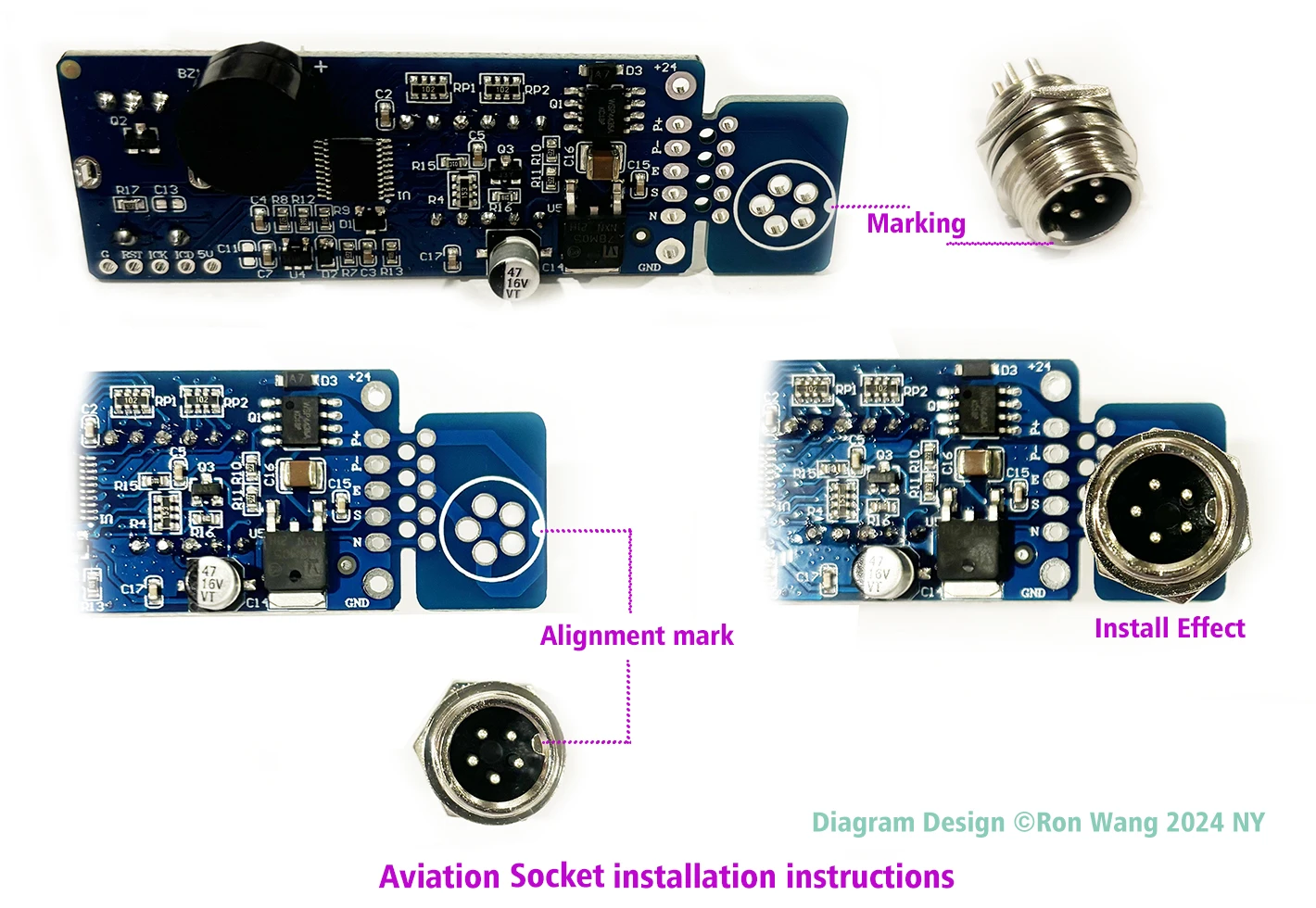

航空插座Socket 上有凸台标记，主控板的丝印标记也有相应的凸起标记，焊接前一定要核对航空插座正确安装到主控板上。标记图示如下图所示

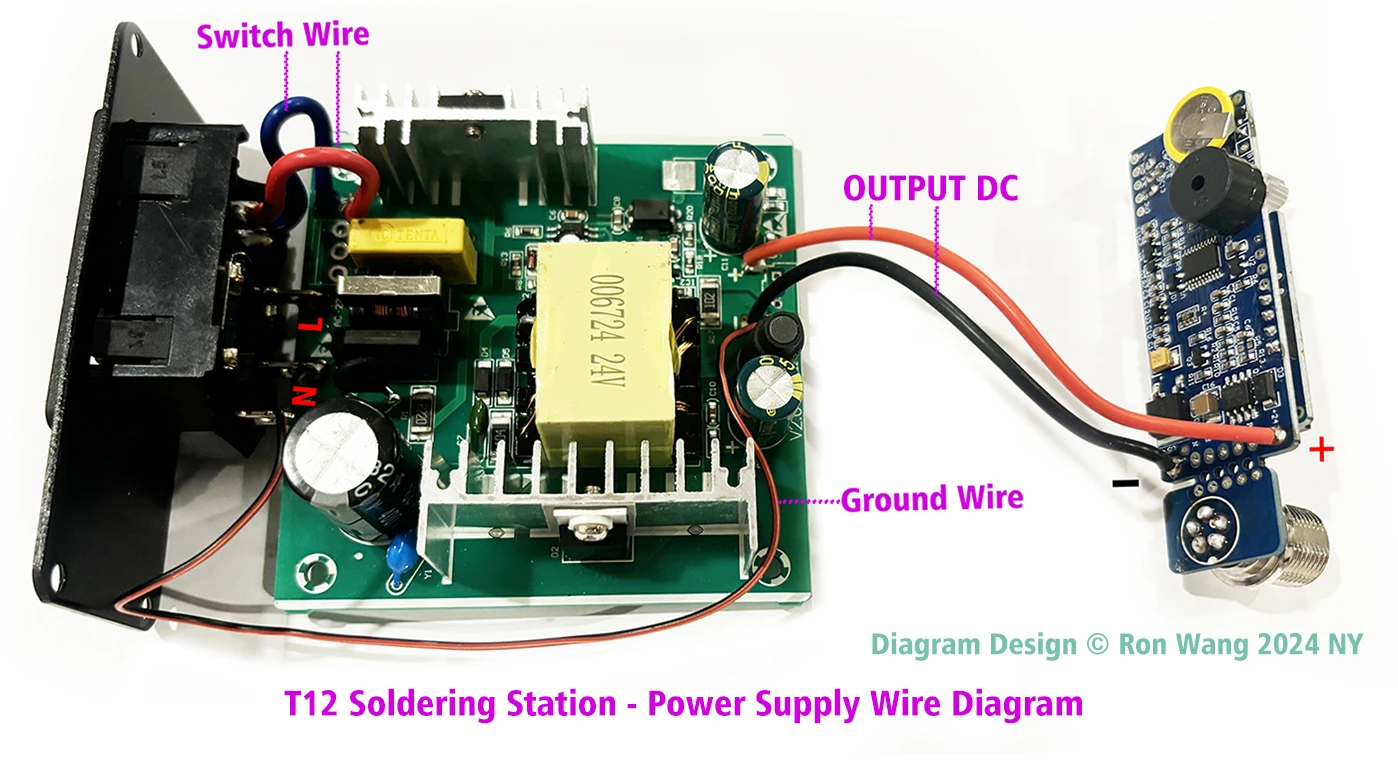

电源主板的相关线路连接

电源主板输入部分与AC电源插座模块焊接连接，DC输出部分与主控制板通过2根电线连接。焊接完成的成品图如下图所示。

开机调试

以上三个重要步骤完成后，下一步将进行开机测试，在开机测试前请再次检查所有接线，保证焊接位置正确，无残留电源及各部件无焊渣、金属铁屑等，检查所有部件都正确后。

以下步骤为开机前的准备工作：

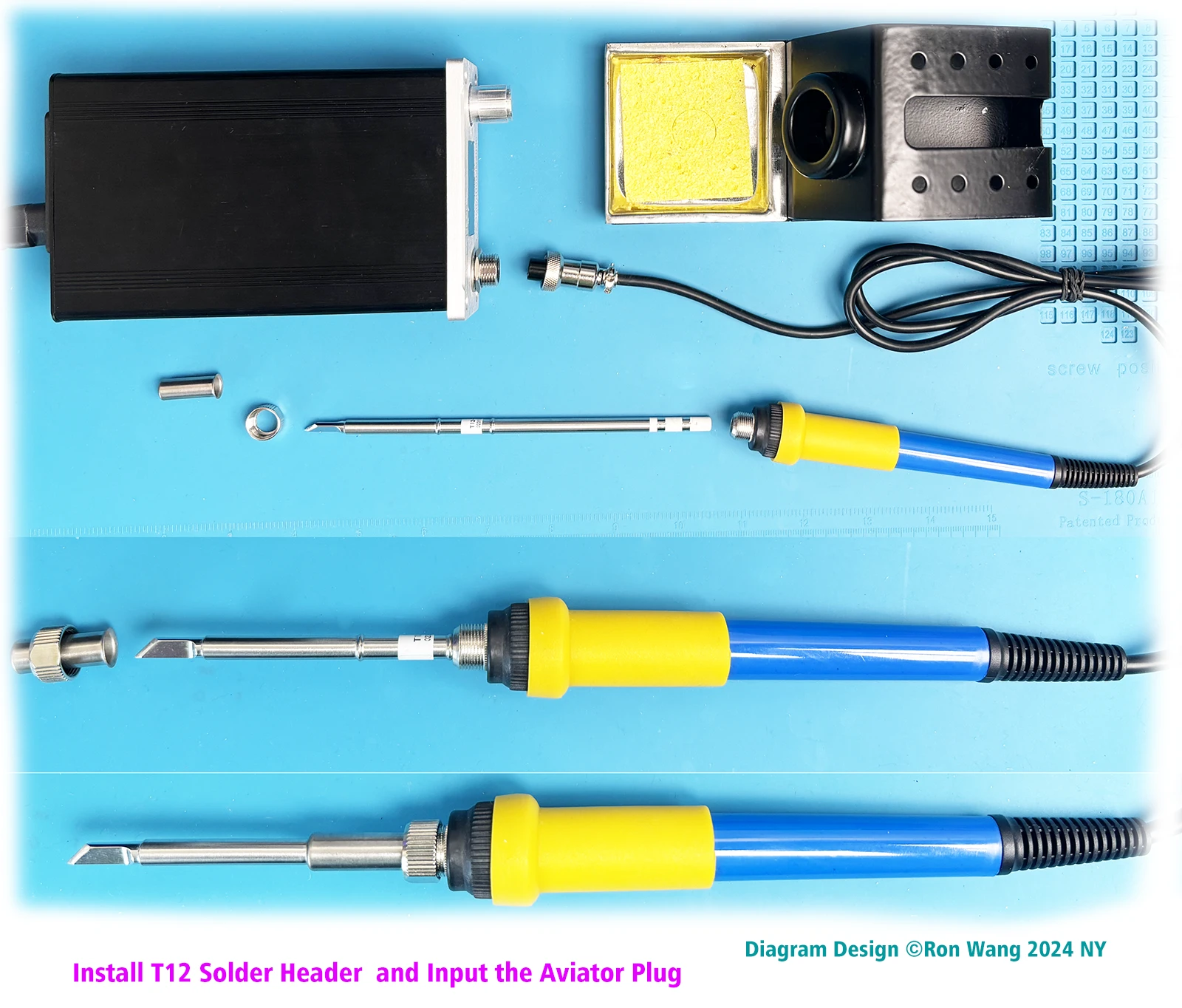

1. 将T12烙铁头插入手柄内然后用螺丝固定；

2. 安装好的烙铁手柄放置在烙铁架上；

3. 将烙铁手柄的航空插头正确插入焊台的插座内；

4. 给焊台通 AC220中国大陆及欧洲（美国及台湾AC110），该电源模块为宽电压设计所以在110-230VAC均可以正常为设备供电。

5. 打开焊台后面的电源开关，最激动人心的时刻，彩屏或者数码管点亮。可以根据需要调整所需要的温度，顺时针或者逆时针旋转调温旋钮既可完成温度控制。

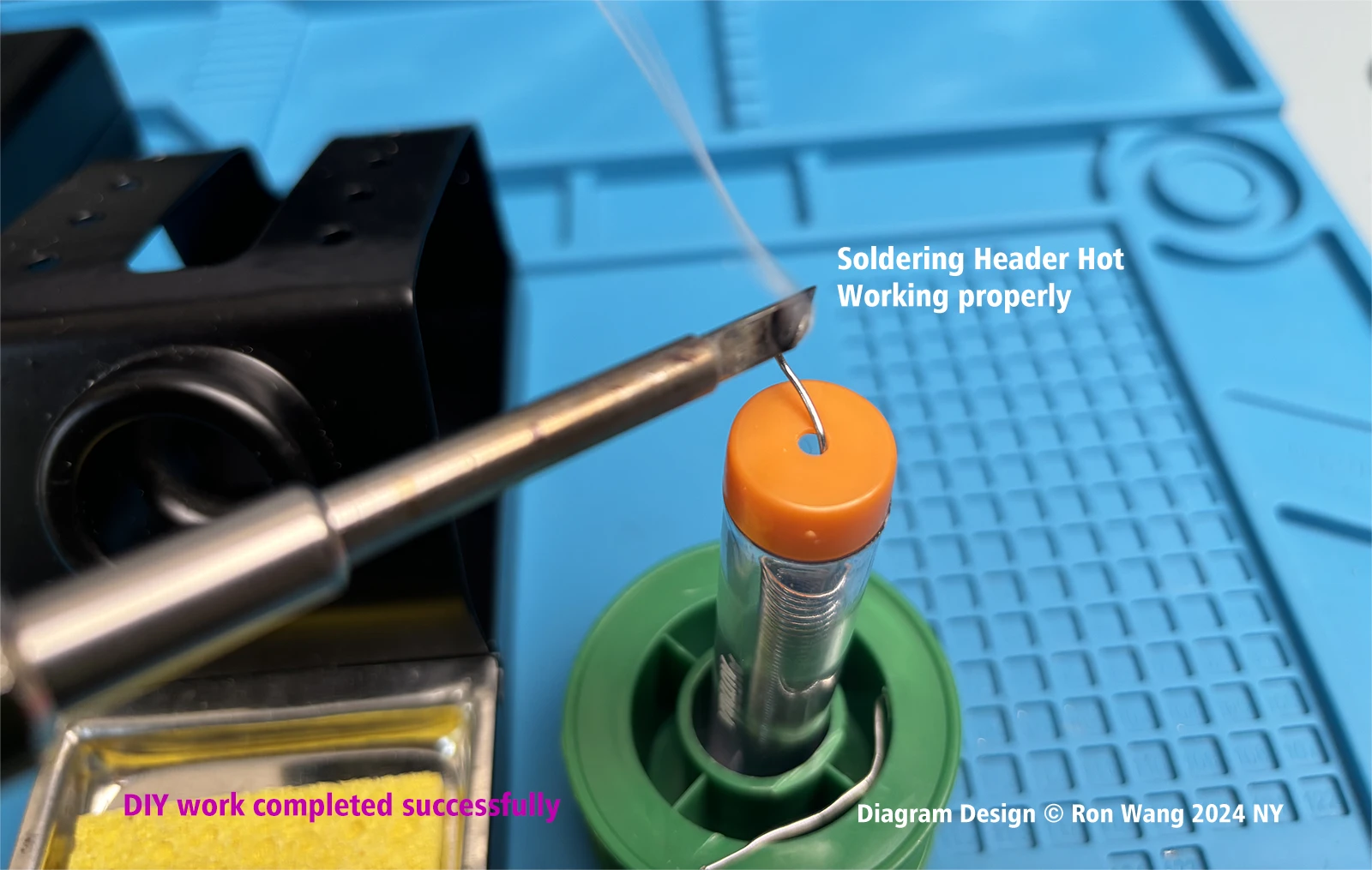

6. 将温度调到300℃（相当于572F 华氏度），然后将焊锡丝接近，可以测试焊接。

7. 恭喜各位成功完全该项目。请记着关注我的频道。

总结

本教程相比前几天做的半成品的那期教程具有更大的挑战性，操作者可以了解5种不同版本的主控板，并了解不同版本的主控的不同接线方法，手柄和航空插头接线部分的连接焊装是本教程最具实践性和挑战性的部分，爱好者需要认真的核对安装，在通电前还需要进一步核对检查。如果觉得本期教程过于困难可以购置已经焊接好手柄的DIY配件包，具体的教程可以阅读《如何DIY一台T12电烙铁(半散件)？DIY一台可调温焊台电烙铁》一期的文章内容。

感谢您的支持和关注，如果有什么问题可以关注我的频道并留言。
